今年(2024年)のハムフェアで、FT8などのデジタルモード用のインタフェースを頒布する予定です。なんとか動作の目処が立ったのでお知らせします。
2019年に初めてハムフェアに出展して、デジタルモードI/Fを頒布しました(PCWI01)。PCと無線機の音声信号の入出力やPTTを制御するI/Fです。それに加えて、CW用のバンドパスフィルタ(オーディをフィルタ)を搭載していました。おかげさまでわりと好評で、ハムフェア終了後もしばらく頒布していました。
その頒布も終了して何年か経ち、稀にですが「追加頒布の予定はありませんか?」という問合せをいただくこともありました。最近のリグでしたらケーブル一本でリグとPCを接続できますが、古いリグだとこうしたインタフェースが必要ですから、何かないかと探している方もいらっしゃるようです。昔使っていたリグを再活用したいという方も多いようです。
PCWI01を頒布することは可能ですけど、同じものをそのまま頒布するのでは面白くない。ということで、少々リニューアルしました。
- 従来品からの踏襲
- 音声入出力(トランス結合)
- PTT、CW、FSK制御(フォトカプラ結合)
- CW用オーディオフィルタ
- 受信音モニタ(スピーカ、ヘッドフォン)
- 追加機能
- エレキー内蔵(YACK)、ストレートキー(縦振れ電鍵)対応
- USBインタフェースはType-C
前のモデルとの最大の違いはエレキー機能を内蔵したことです。エレキー機能はASCW01で採用したシンプルなYACKを入れました。ストレートキーでも使えるように改造版です(エレキーとしての機能は使えず、単にストレートキーの動作がそのまま出力されるだけです(ストレートキーでもサイドトーンは鳴ります))。
USBインタフェースは、今どきの流れに合わせてType-Cにしました。
キットとしての大きな違いは、全モデルではチップ部品をできるだけ使わないようにしましたが、今回は可能な限りチップ部品にしました。チップ部品はすべて実装済みとしますので、前のモデルよりも組立ては楽です。

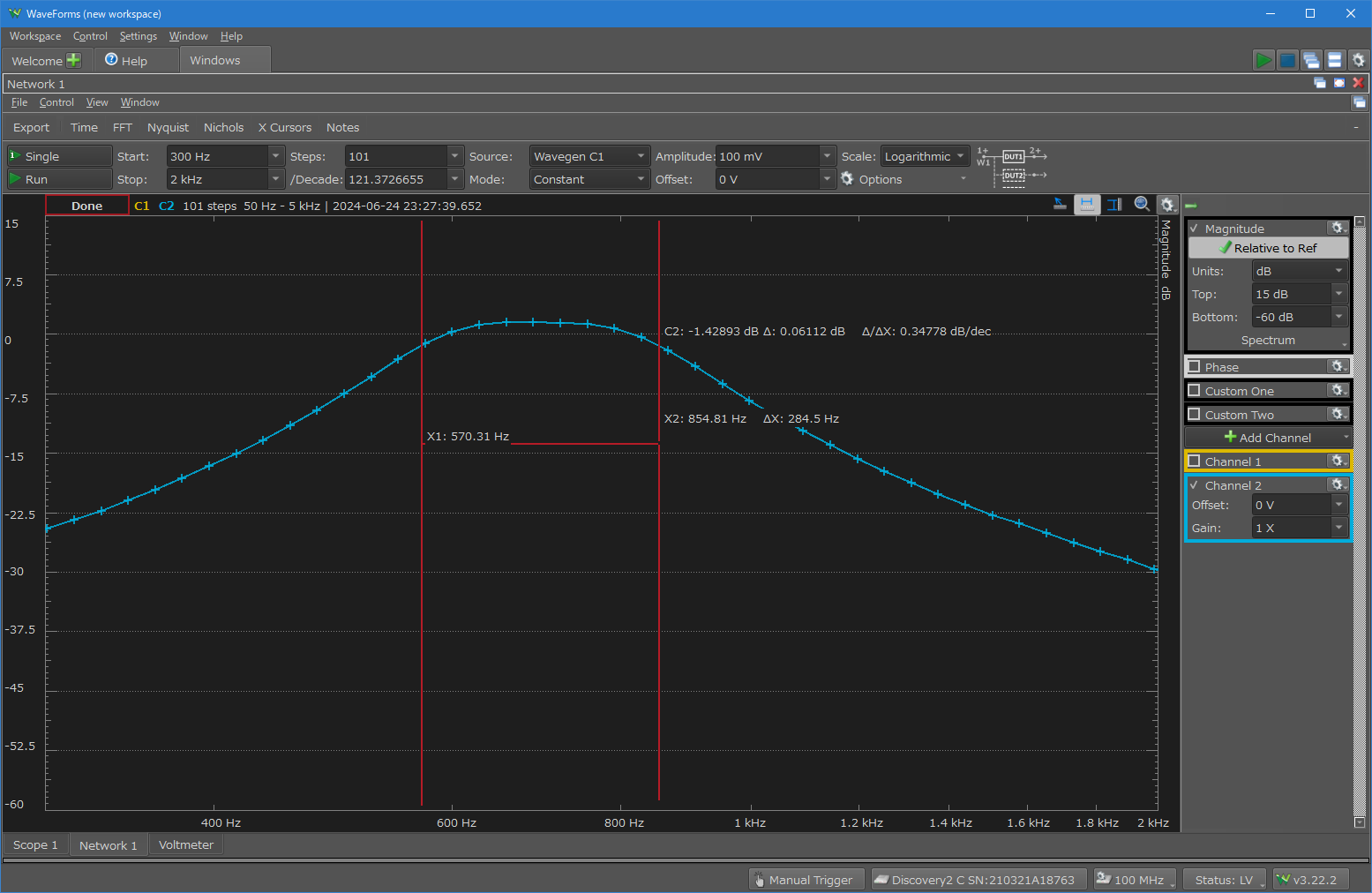

CW用オーディオフィルタの特性(実測)はこんな感じです。
![](https://www.jh4vaj.com/wp-content/uploads/2024/06/PCWI02_01-1500x976.png)
![](https://www.jh4vaj.com/wp-content/uploads/2024/06/PCWI02_02-1500x976.png)
中心周波数は約700Hzで、-3dBの通過帯域は約570Hz~850Hzで、300Hz弱(ほぼ計算通り)。

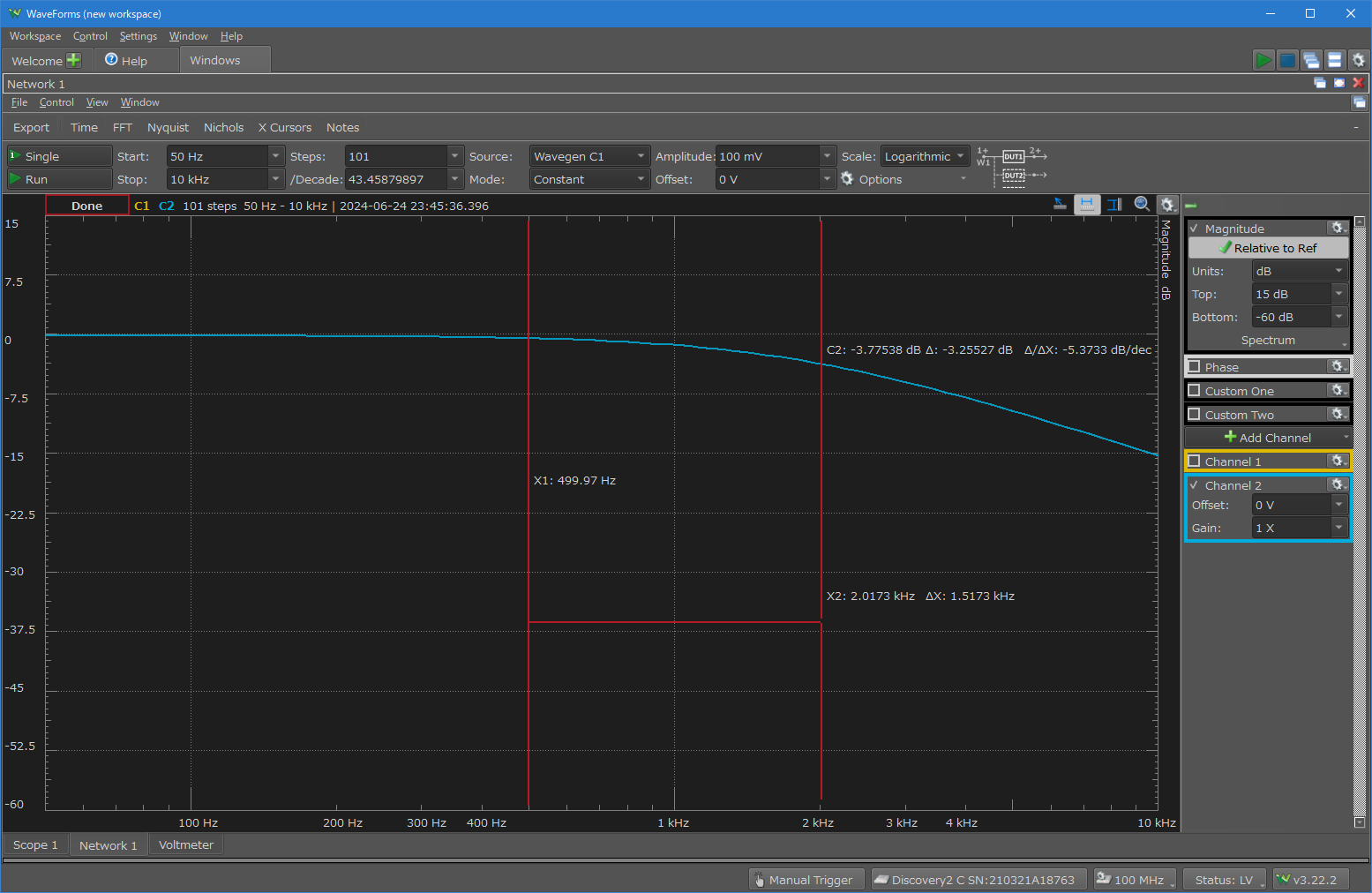

このBPFを通さない場合でも、シャーというノイズを軽減するために、高域を少し落としています。
![](https://www.jh4vaj.com/wp-content/uploads/2024/06/PCWI02_03-1500x976.png)

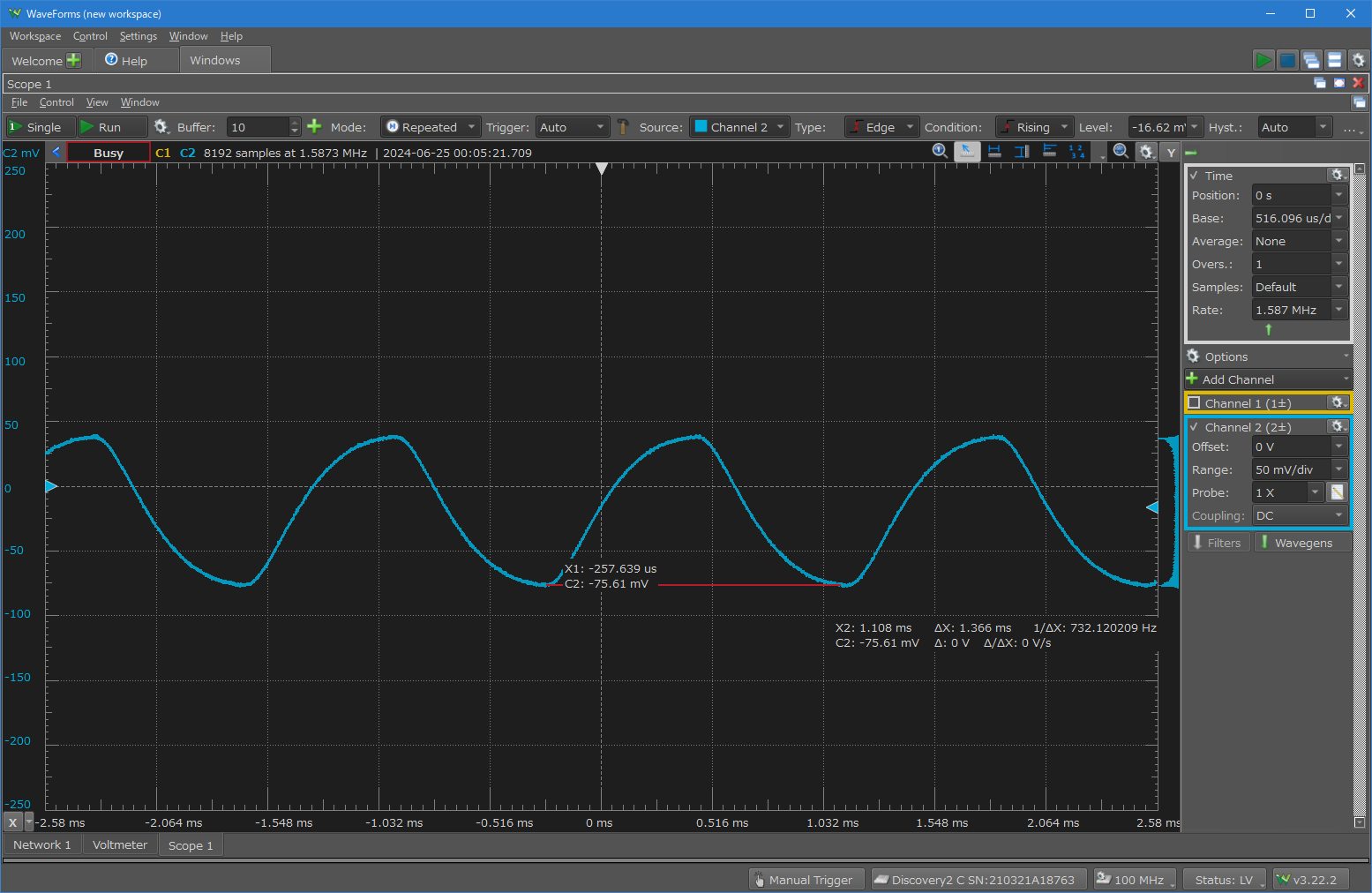

それから、エレキーのサイドトーンはマイコンで作っているので矩形波ですが、フィルタを使ってここまで丸くしました。正弦波とは言い難いですが、聴感上はまぁまぁかなというところです。
![](https://www.jh4vaj.com/wp-content/uploads/2024/06/PCWI02_04-1500x976.png)
現状は試作品で動作が確認できた段階。ここから修正すべきところを直す作業とケース作りです。部品手配もこれから。ハムフェアまであと二ヶ月。果たして間に合うか?
