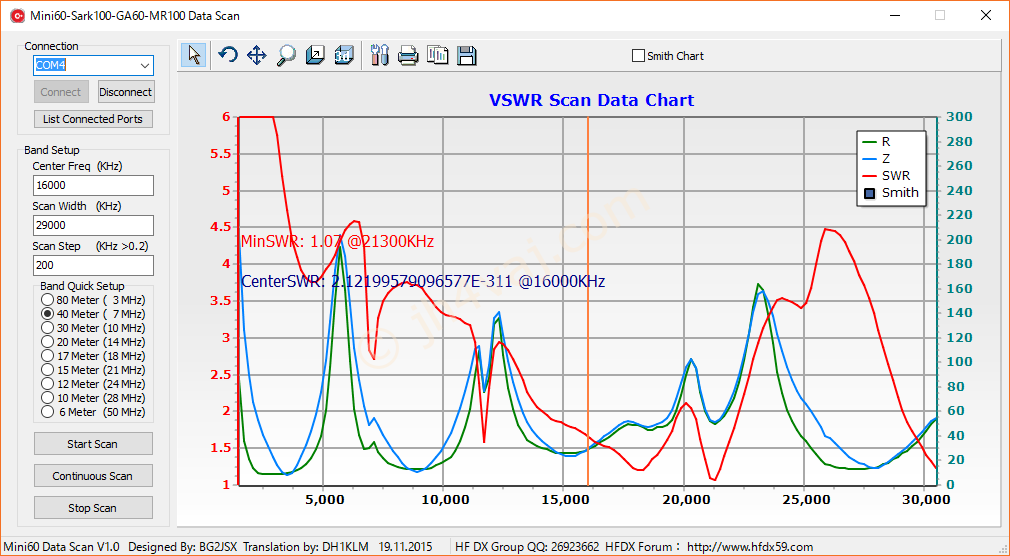

まずは確認のためにカウンタポイズなしの状態。16m強のワイヤ＋1:9 UNUNで、RG-58A/Uを3mを経由してアンテナアナライザ（SARK100）で1.5～30.5MHzをスキャン。

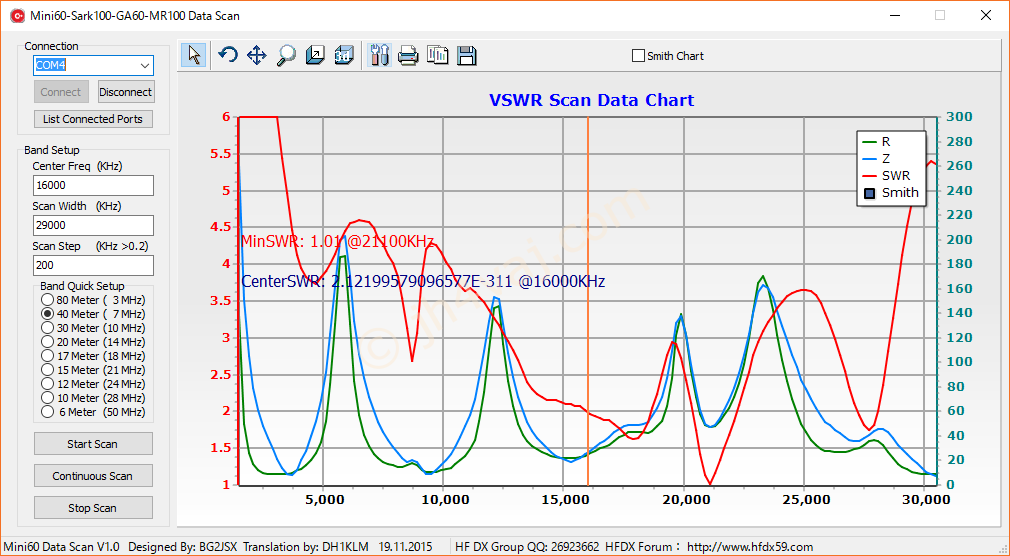

カウンタポイズ6mと14mの二本（ベランダの鉄骨に添わせた状態）。
本当は6m一本でも測定したんだけど、キャプチャし忘れたみたい。いずれにしても、あまり良くなかったような記憶。

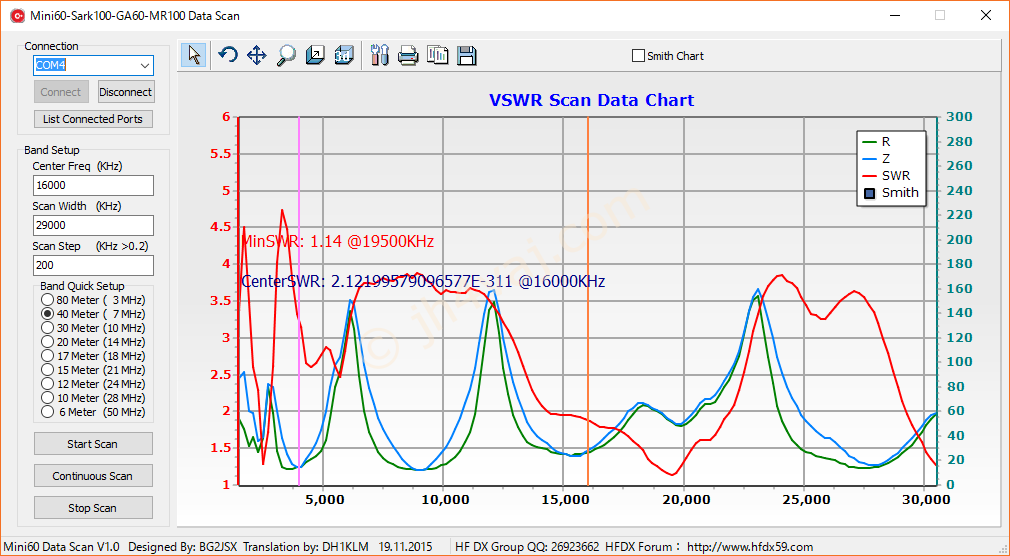

カウンタポイズを14m一本だけに変更。

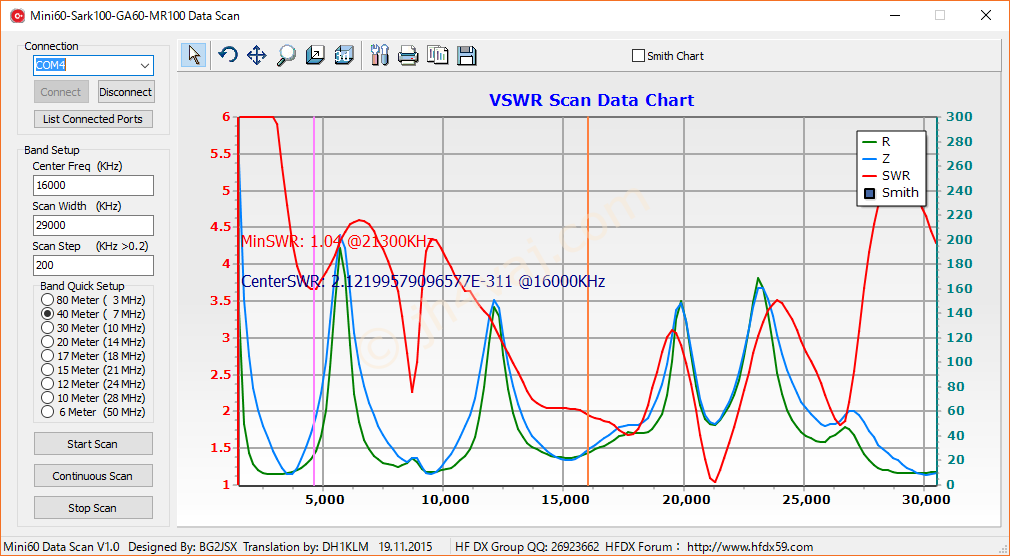

エレメントを50cmほど短くしてみた。
カウンタポイズを12mほどに短縮（切ったのではなく、折りたたんだだけ）。
カウンタポイズの長さでかなり様子がわかる。
試しに、カウンタポイズの先端をACコンセントに来ているアースに繋いでみた。
相当な変化。うーん、地面にアース棒を刺してつないでみようかなぁ。地面まで結構距離があるので、カウンタポイズの先端を地面に刺したような格好になるけど。
