先日、2エレ八木で導波器の場合と反射器の場合とをシミュレーションで比較してみた。その限りでは反射器の方が良いという結果だった。
それに対し、機構的な設計は指向性重視で行い、マッチングは別途考えた方が良いと言ったコメントを頂戴した。
https://www.jh4vaj.com/archives/17834#comment-795
画像も添えていただき、なるほど、ビームパターンがきれいで、フロントゲインも高い。
ということで、そのエレメントサイズを使って、改めてシミュレーションしてみる。今回は、最初から垂直偏波で。

導波器

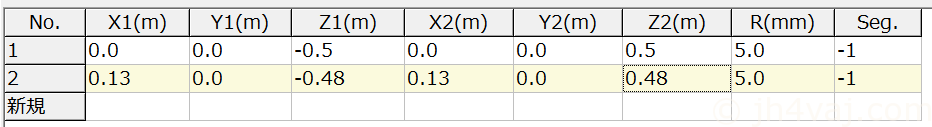

コメントで頂いたエレメントサイズをそのまま使う。

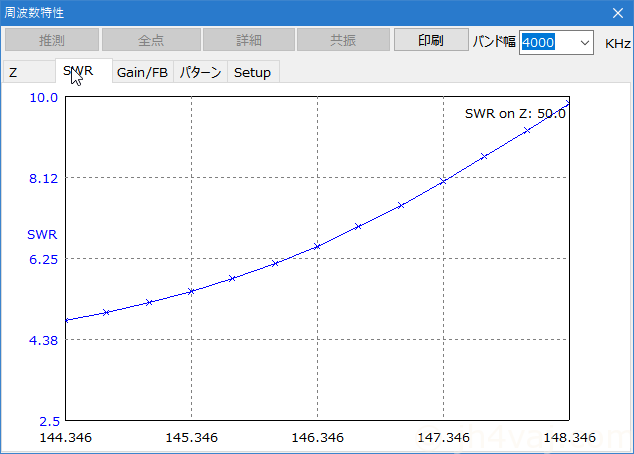

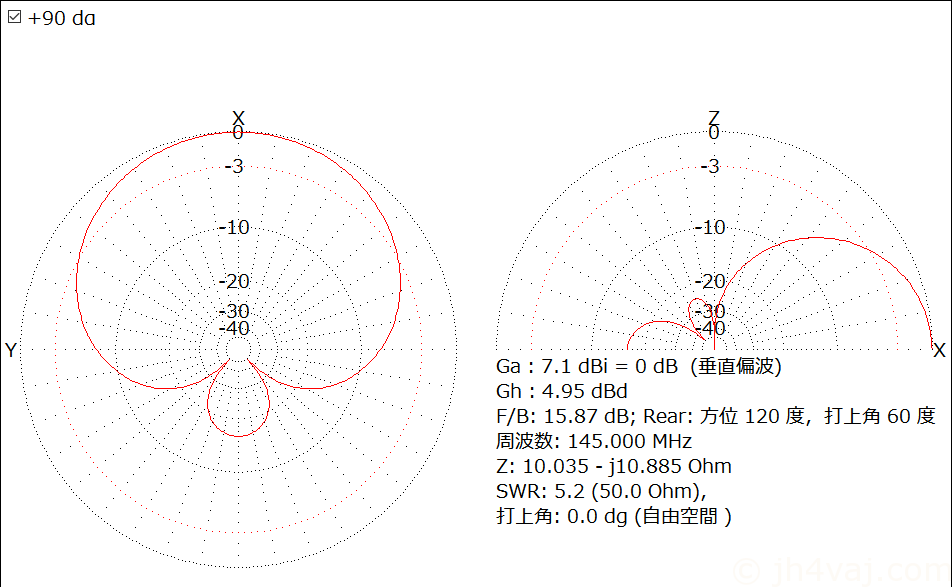

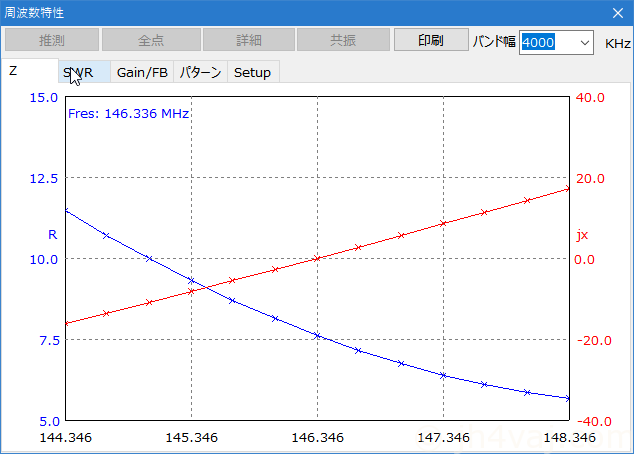

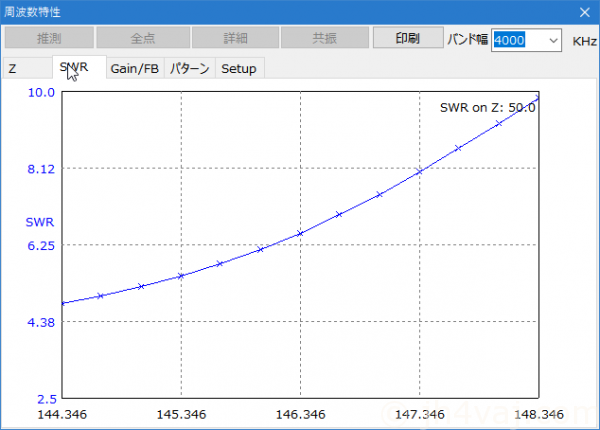

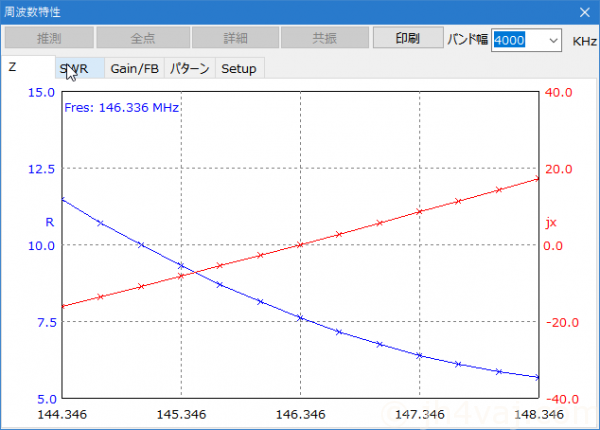

最初にも書いた通り、ビームパターンがとても美しく、ゲインも高い(前回のシミュレーションが6.33dBiだったのに対して、こちらでは7.1dBi)。ただし、インピーダンスのマッチングは取れていないので、何らかのマッチング回路が必要。
反射器
続いて、反射器で。前回と違い、今回はビームパターンやフロントゲインを重視で調整してみる。

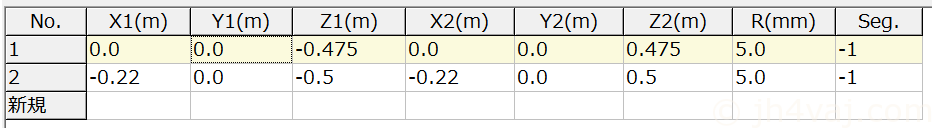

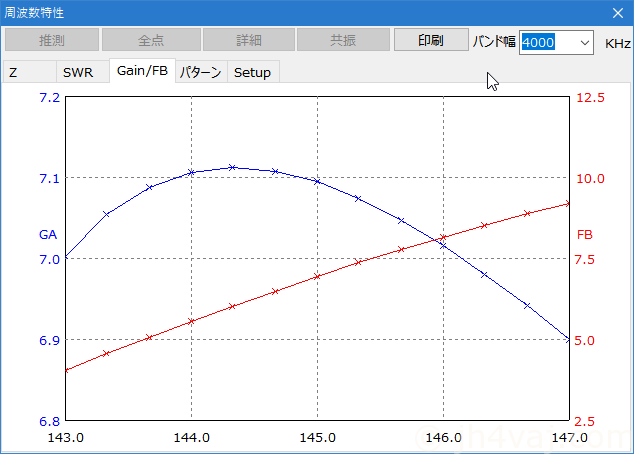

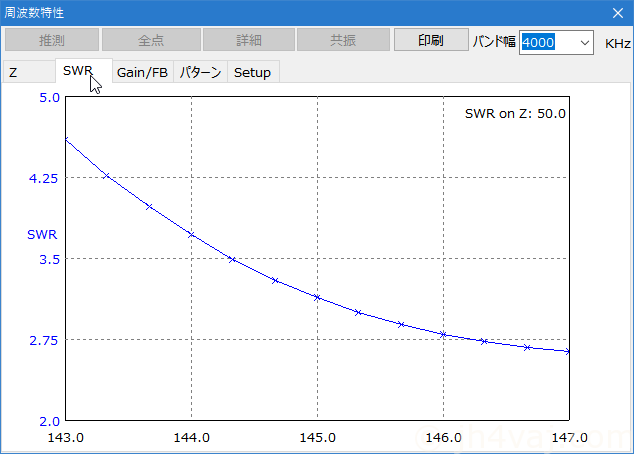

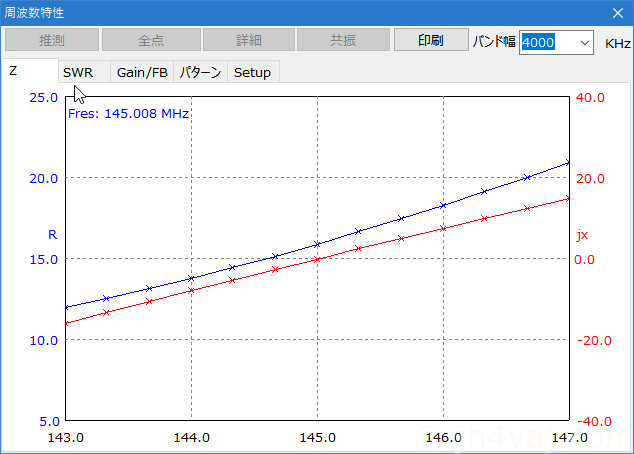

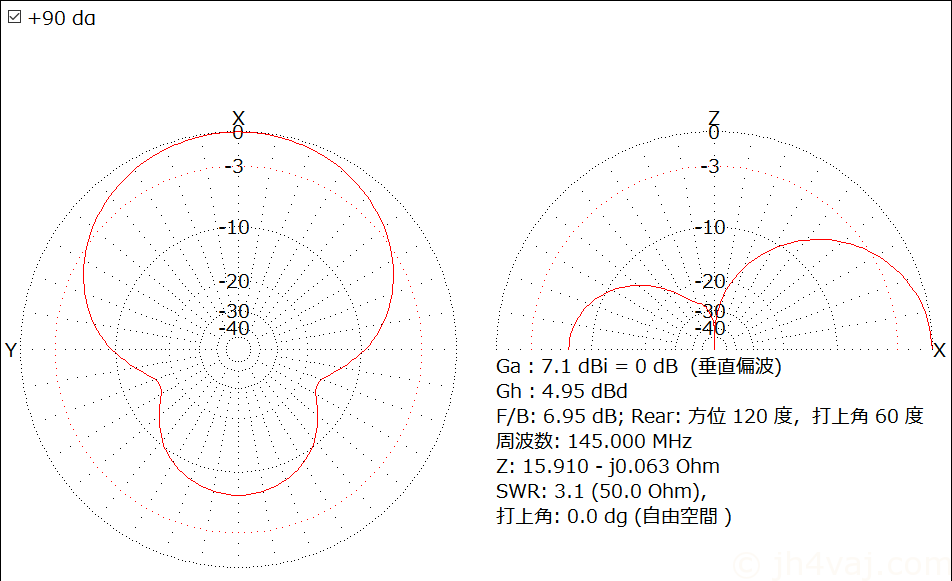

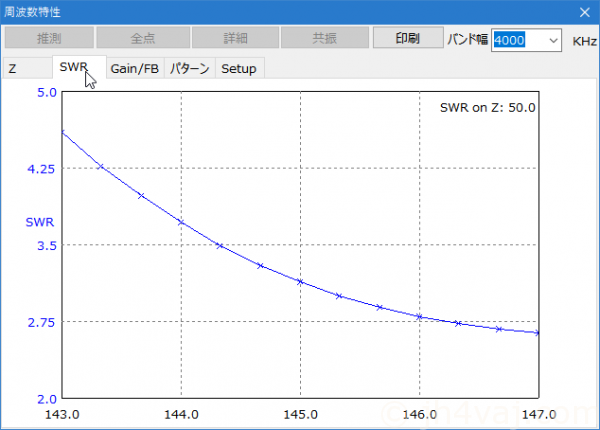

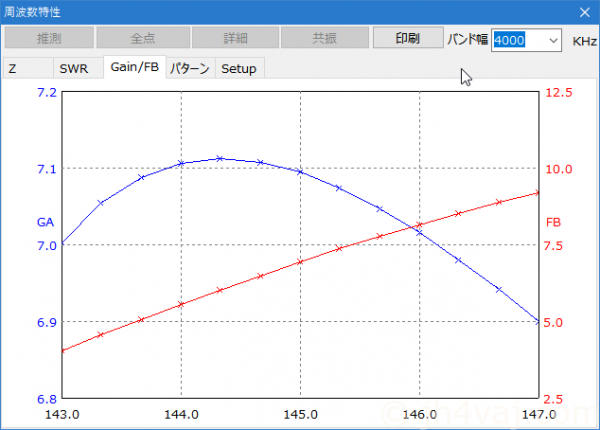

なんとか様になったのが上の寸法。これでフロントゲインが導波器版と同じ7.1dBi。ビームパターンでもう少しバックが切れてほしいけど、そっちをどうにかしようとするとフロントゲインが下がる。7.1dBiを出すのに苦労した。これ以上の値は見つけられなかった。




まとめなど
前回のシミュレーションでは特別なマッチング回路を設けずに50Ωでマッチングが取れることを重視したが、その条件を外せばフロントゲインやビームパターンがかなり良くできることがわかった。
導波器版はエレメント間隔が非常に狭くできて、コンパクトになる。しかもビームパターンがきれい。ゲインも反射器版と変りない(というか、導波器版の方はもっとよくできる可能性もありそう)。ということで、2エレ八木の場合は、導波器版の方が「勝ち」と言えそう。もっとも、用途次第では反射器版の方が良いこともあるかもしれないけど。
ただし、導波器版にしろ、反射器版にしろ、今回のものはインピーダンスマッチングが取れていないので、別途考える必要がある。ここは今後の課題。
しかし、わずか2エレでも奥が深いなぁ。
