NanoVNAが1500MHzまで設定できる（ファームウェアバージョンアップ後）ので、試しに1.2GHz用のアンテナを作ってみる。
なお、1500MHzまで設定できるとは言っても、なんとか使えそうなのは、シールド付きのNanoVNAで1300MHz程度まで。シールド無しの方では無理。詳しくはこちらの記事。
NanoVNA、白黒比較
Twitterで、NanoVNAの白の方だと300MHz辺りにヒゲが出るとの話があった。 ということで、比較してみる。 条件 使用するNanoVNAは手元の二つ。 ファームウェアはどちらも0.2.3にアップデートしてある。 NanoVNAS...
www.jh4vaj.com
2019/10/20
ということで、試しに作ってみたのは、グランドプレーンアンテナ。とは言え、ラジアルは一本なので、Vダイポールとも言えるか。
SMAメスコネクタにエレメント直付け。エレメントと言っても、抵抗やコンデンサの足の切れっ端を継ぎ足したもの。要するに、ゴミ（笑
ちゃんとそれなりのSWRカーブになっている。中央が1295MHz、それよりもやや高いところがSWRが最小になっている。SWRの目盛（縦軸）は0.1刻みだから、最低は1.1以下。が、1.1とか1.2以下あたりはNanoVNAの精度が出ているかは微妙なところ。まぁ、「下がっているようだ」という目安という程度で。
ついでに、NanoVNASaverでもチェック。

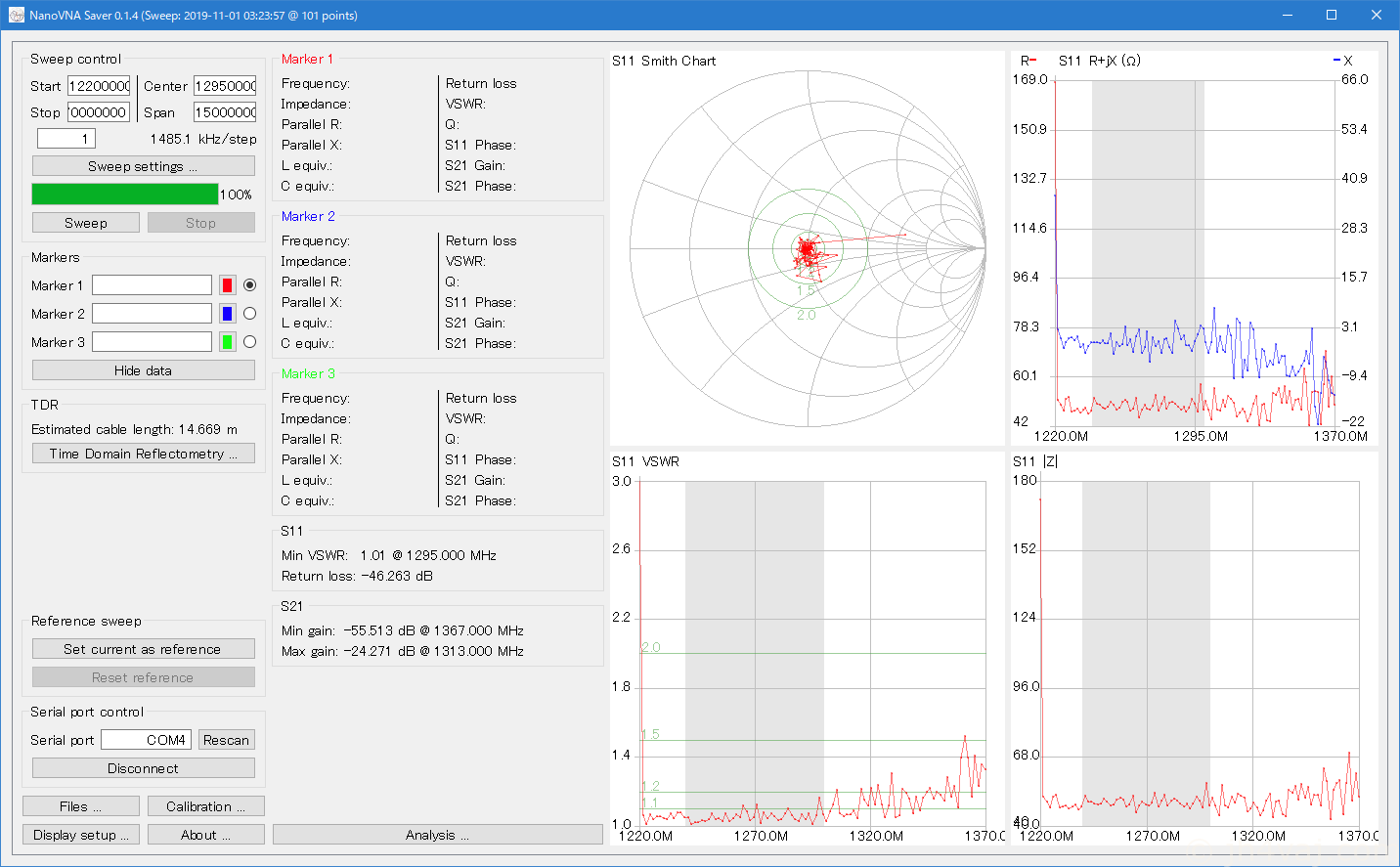

まずは、念のため、ダミーロードを測定（NanoVNAに付属のもの）。キャリブレーションして、そのまま測定した。
グレーの縦帯は1200MHz帯のアマチュアバンド。この範囲では、VSWR 1.2程度に収まっている。そのくらいまでは測れると見ていいかな。

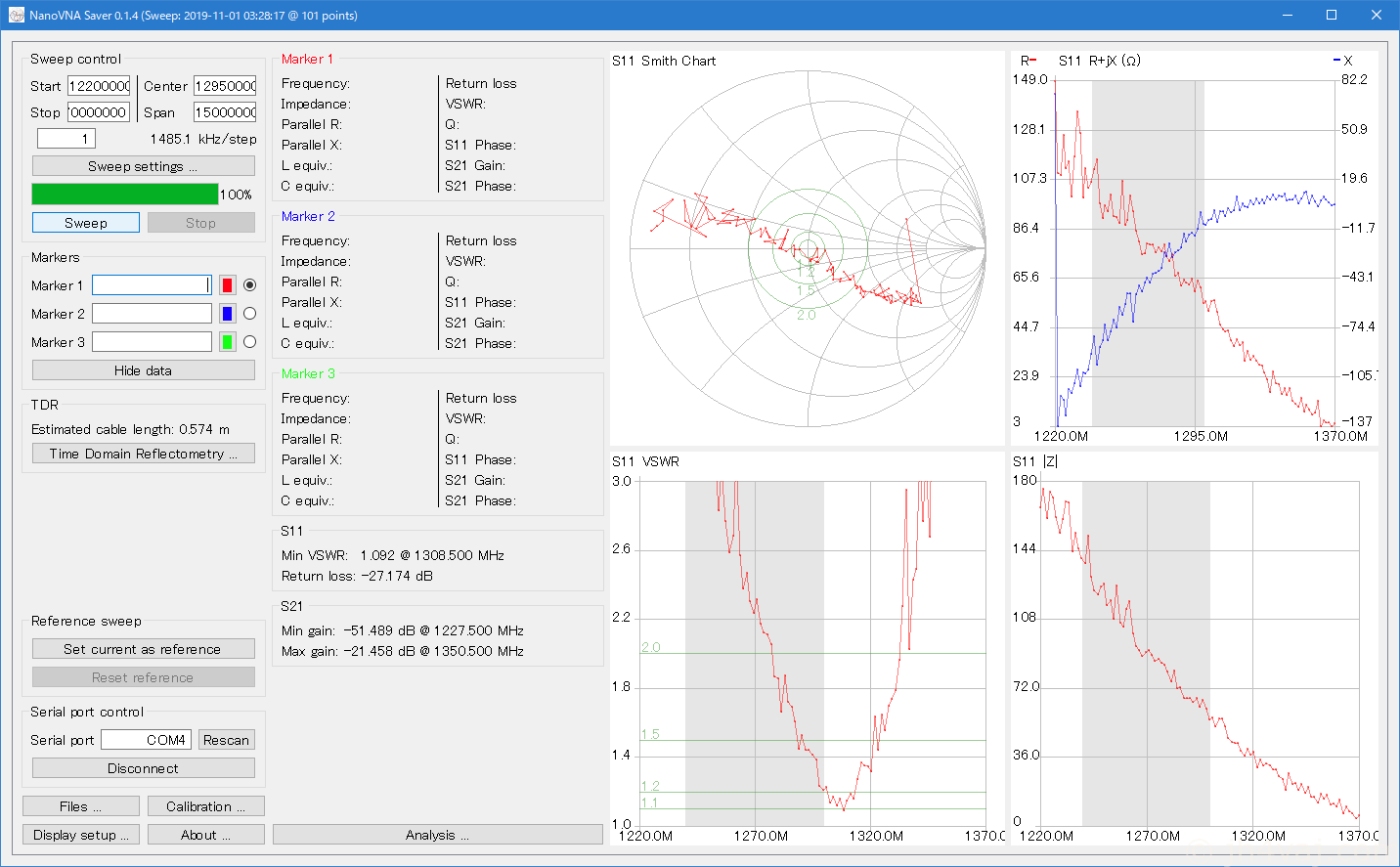

では、安直GPを測定。
やはり、上にずれている。上手く調整すれば、バンド内SWR 2.0で作れそうかな。でも、使う予定もないので、ここでお終い。
