QP-7C_RP2040とは？
QP-7C_RP2040は、JE1RAVさん開発のデジタルモード専用のシンプルなQRPトランシーバ。ハードウェア、ソフトウェア共、GitHubで公開されている。
面白そうなので試してみようと思ってたら、JA6IRKさんから「基板あるよ」とのことで分けていただいた。
オリジナル版との違い
部品は、手持ち品の活用や手配の都合で若干変更している。
同調用のコイルは7T7（FCZコイル相当品）それに、100pF。
RFC（22μH）はマイクロインダクタ（AL0510-220K）。インダクタンスの実測はこれ。
自己共振周波数は15MHz位。7MHzなら使えるだろうと判断。

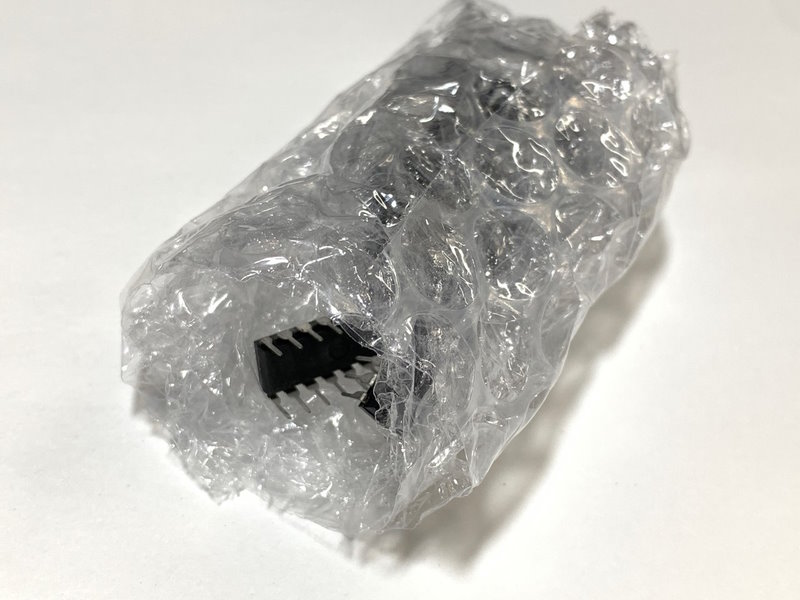

ラジオICはCD2003GP。AliExpressで調達。普通のプチプチに直に包まれていた不安な品。当然のように足は曲がっていた。
送受切換えのMOSFETはBSS138。「ゲート閾値電圧が低いもの」とことだったので、手持ち品のこれを選択。オリジナル回路で使われているINKA114AS1では1.0～2.5V（min～max）、BSS138は0.8～1.5V。BSS138はチップ品で、足の並びは基板の裏に貼り付ければぴったり一致。
+12Vのラインは、DCジャックを切り離して、SBD（1N5819）経由で+5VとDCジャックからの電源の両方を突っ込んだ。これで、送信部の電力増幅段は、DCプラグを挿さなければ5Vで、挿せば外部電源で動く。
電力増幅のトランジスタは、まずはS8050で試す（S-Pixieで使われている石）。足の並びが違うことに注意して接続。
LPFはとりあえずなしで（直結）。
それから、回路図ではC4が欠落している。配線パターンでは+12Vのラインの470μFとパラに入るパスコン。基板上に104と記載されていたので0.1μFを付けておいた。
動作
受信
ソフトをコンパイルし、書き込むと直ちに動作する。オーディオインタフェースは、マイク、スピーカ共、Mbed Audioとして認識される。
周波数はプリセット式。切換えはタクトスイッチで。LEDが赤で7041kHz、緑で7074kHz。ソースコードの変更で、最大で七つまで増やせる。
比較のために、まずは、TS-690での受信の様子。モードはFT8。
続いて、本機。
どちらでも20局程度がデコードできた。アンテナは、もちろん、同じものを使用した。
音をモニタすると、音声も一緒に聞こえた。ハッキリ聞こえるわけではないが、よく聞くと競馬中継だとわかった。ラジオNIKKEI第2だ（他のラジオでも確認したので間違いない）。周波数は6.115MHzなのでだいぶ離れているんだけど…。
日中の国内はどちらでも同じようにデコードできているという感触だったが、日が落ちて7074kHzをワッチすると様子が違う。
まず、TS-690。
続いて本機。
デコードできる局数が非常に少ない。TS-690と比べて数分の一。今のところ原因は不明。
もちろん、この二者で受信感度を比較することには無理がある。というか、同じだったらTS-690の立つ瀬がない。でも、信号が弱いからデコードできないというのとも違うような感じもする。ラジオICチップが怪しげなのがちょっと不安…。
さらに夜中になったら、外国語の放送局も聞こえてきた（韓国の放送局かなぁ？）。日中にラジオNIKKEIが聞こえたのと同じような現象か？
送信
CATは（今のところ）対応していないのでVOXで。なお、もちろん、ダミーロード。
終段トランジスタがS8050で、電源電圧5V（USB給電）だと0.2Wほどだった。13.8Vをつないだところ、なんと、1.6Wも出た。があっという間に煙を吹いた。ま、予想通りなので慌てはしないけど、なんとも臭い…。それも予想通りといえば予想通りではあるが。
次にトランジスタをTTC015Bに変えてみた。なんとなく「使えたらいいな」という根拠のない希望。安いし（@25円）。しかし、やっぱりダメ。5Vでは0.0Wの表示。13.8Vで0.7Wほどだった。
指定のトランジスタを入手しないとダメっぽい。もしくは、S8050で0.5Wくらいで妥協するとか（多分、供給電圧を8Vくらいにすればこのくらい出るのではないかと）。
なお、送信したものが別の受信環境でデコードできるかまでは確認していない。
問題点
受信・送信のごく基本的なことは確認できたけど、問題点というかトラブルにも遭遇した。
放送局の被り
上にも書いたとおり、放送局の信号が抜けてくる。
受信一時停止（まれに完全停止）
ときどき受信動作が止まる（止まらないときは長時間止まらないが、止まるときはしょっちゅう止まる。きっかけがわからない）。ほっとくと数十秒程度で回復することが多いが、まれに完全に固まってしまう。このときは周波数切替のタクトスイッチに反応しない（ソフトが暴走している？）。こうなるとマイコンをリセットするしかない（WSJT-Xとオーディオインタフェースとの切れるようで、WSJT-Xのオーディオインタフェースの再設定も必要。設定を開いてOKするだけだけど。もしくは、WSJT-Xを再起動）。
ノイズ（？）による一瞬の送信動作
PicPick（スクリーンショットツール）でスクリーンショットを撮ると、一瞬、受信音が途絶える。LEDの点灯状態を見るとその一瞬、送信動作に入っているみたい。Mbed Audioのスピーカインタフェースにノイズが乗るのか？今のところ、PicPick以外ではこのような挙動には遭遇していない。
【追記】 これはPicPickの動作音がMbed Audioに流れるためだった。このデバイスをつなぐと、サウンドの再生デバイスの「規定のデバイス」が自動的に（勝手に）Mbed Audioに変更されてしまう（通常はRZDA02を規定の再生デバイスにしている）。規定のデバイスの強制変更には要注意というところだ。
今のところ、以上。
