TR-10-5-5EDに巻いたインダクタンスを測定

T37-6に続いて、TR-10-5-5EDも測定してみる。これは、秋月電子で購入できる一番安いフェライトコア。30円（税込み、2020年12月現在）。

左がTR-10-5-5ED、右がT37-6。サイズはT37-6に近いが、厚みはTR-10-5-5EDの方が厚い。10-5-5は、外径、内径、全長（厚さ）を表している（単位はmm）。

測定方法などはT37-6のときと同じ。

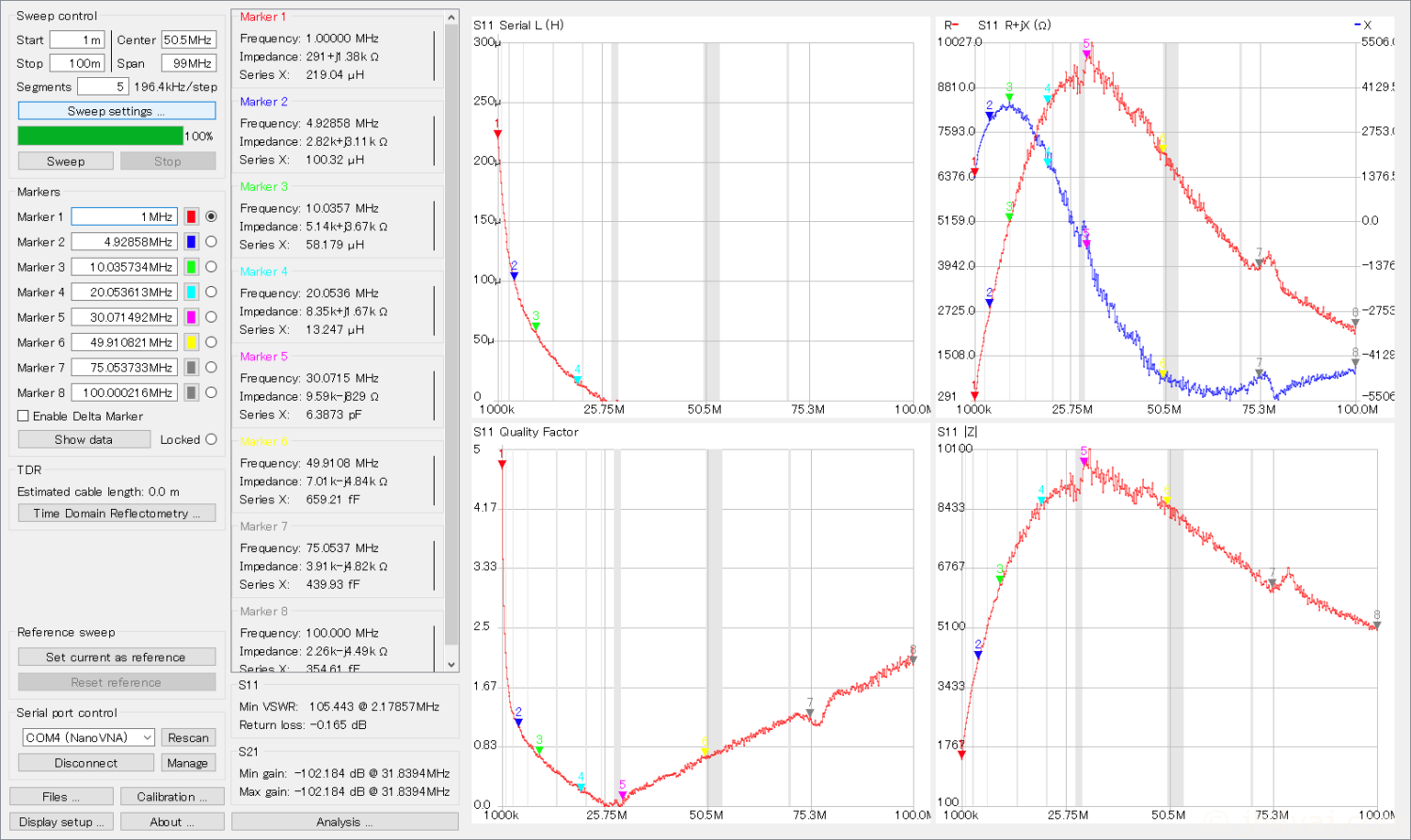

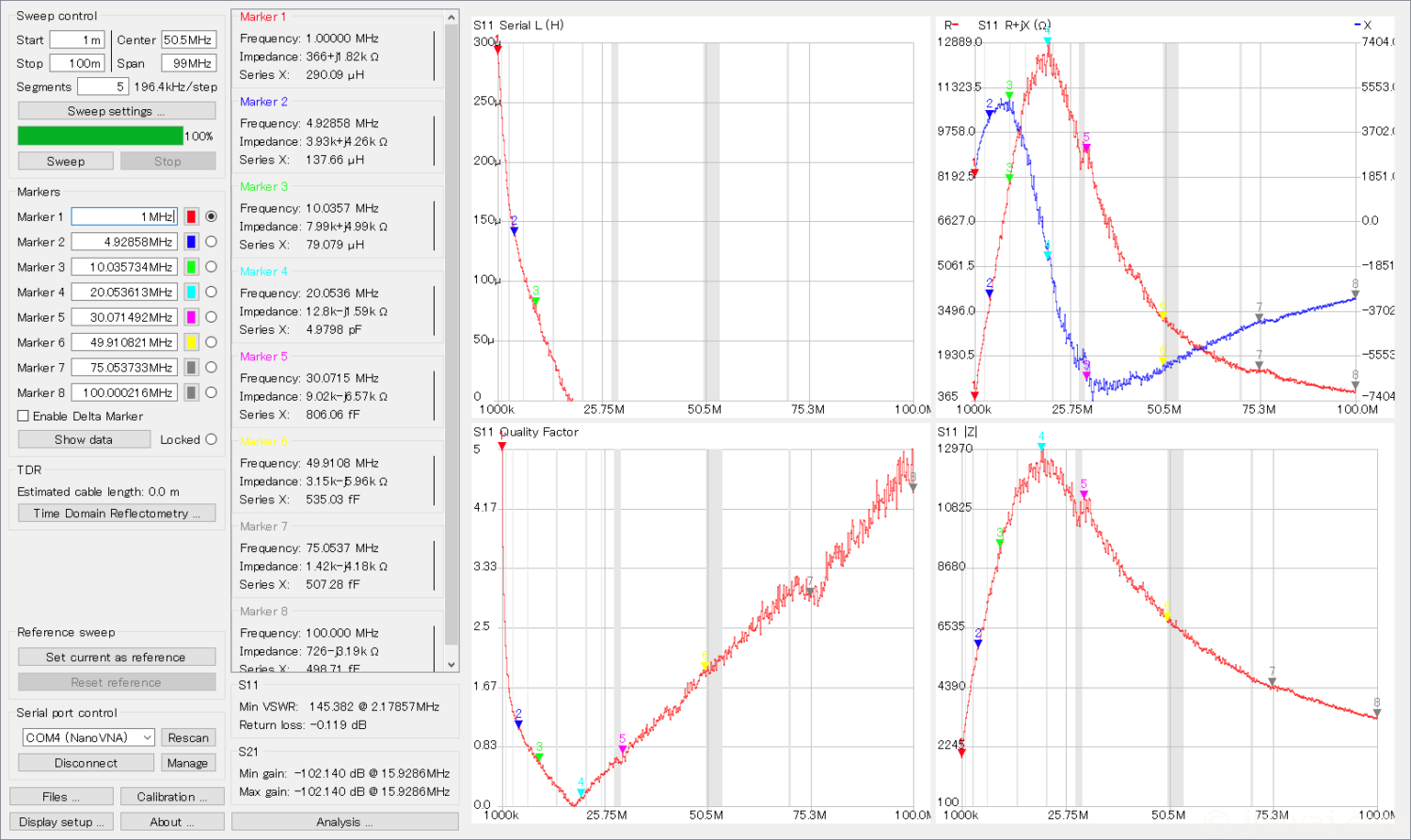

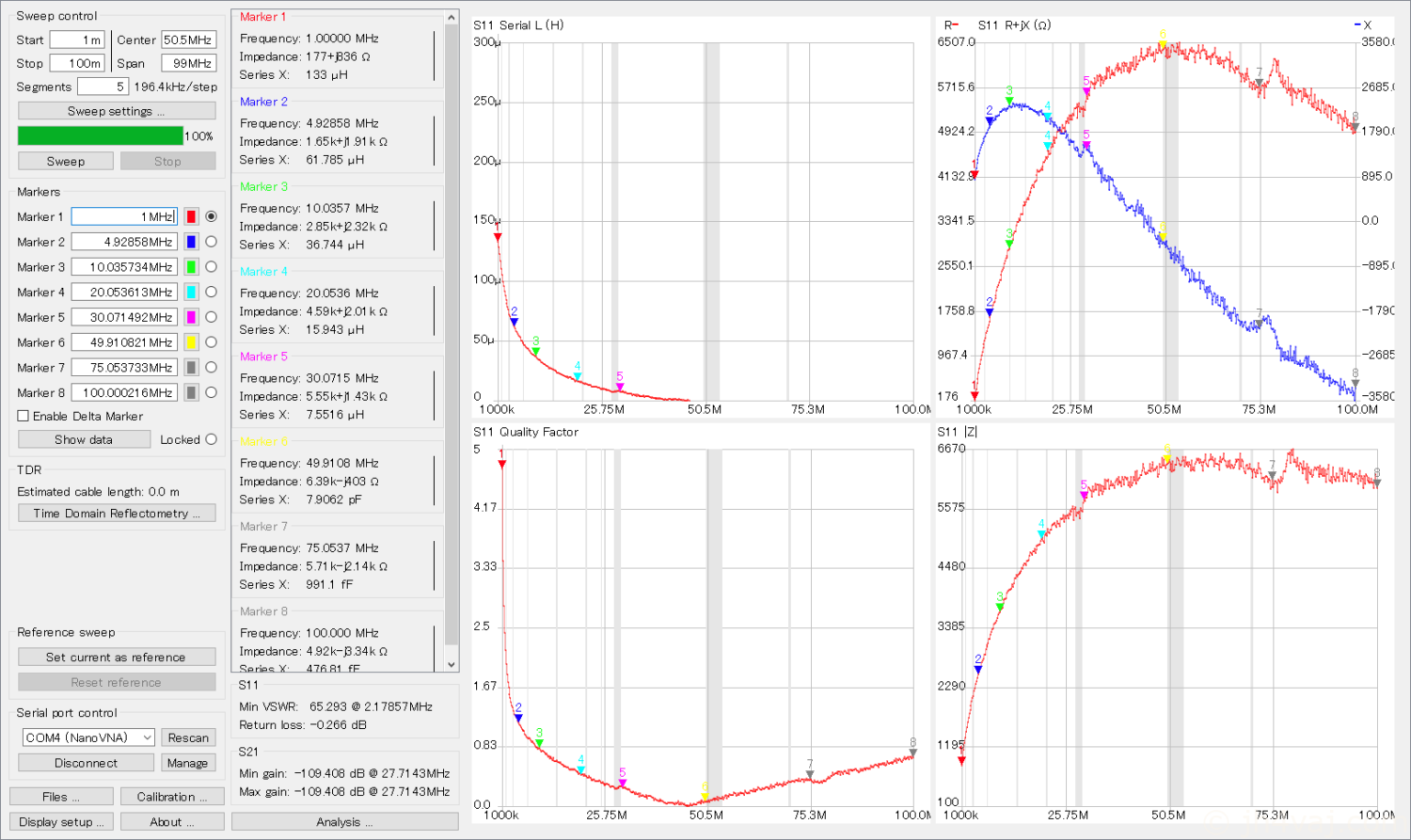

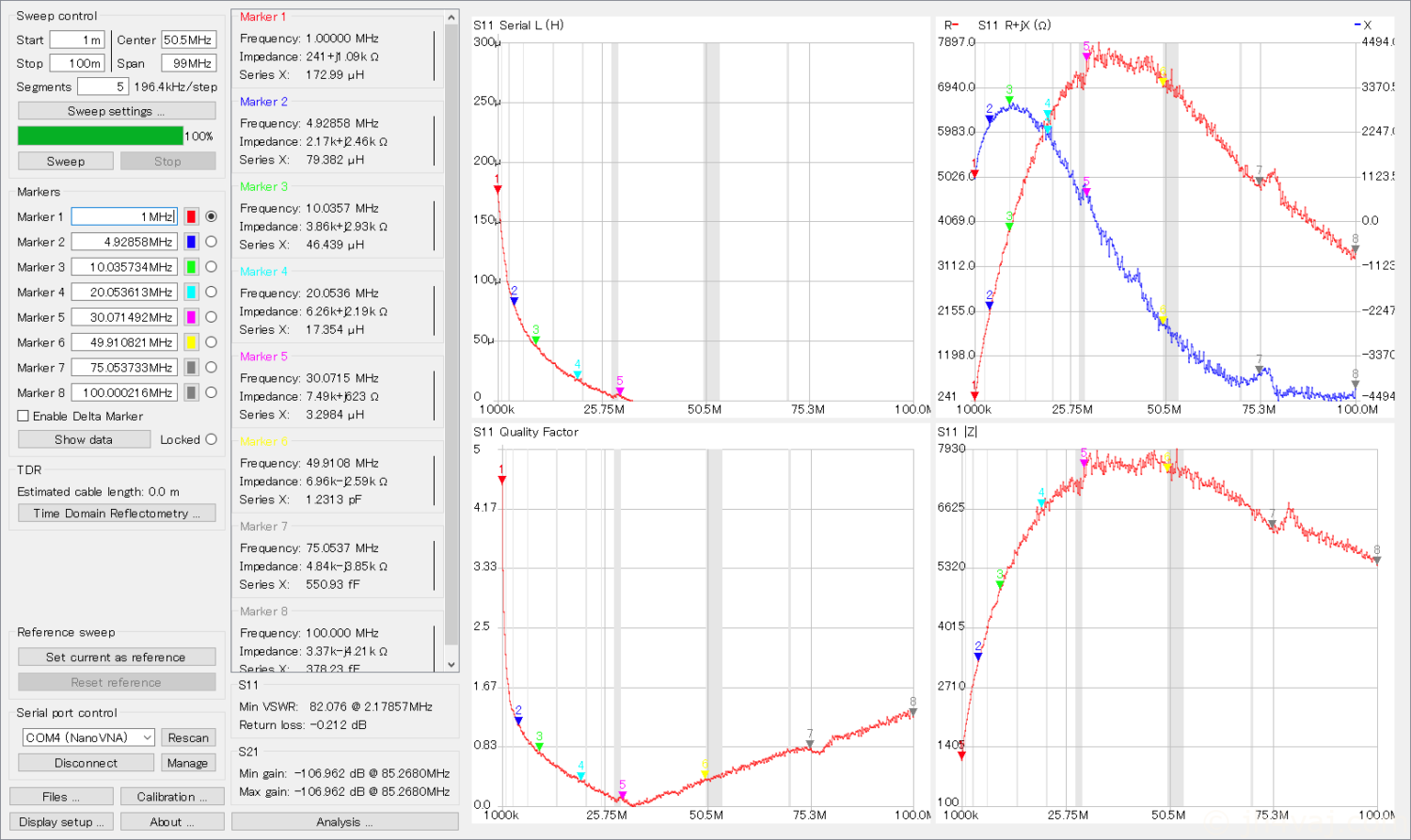

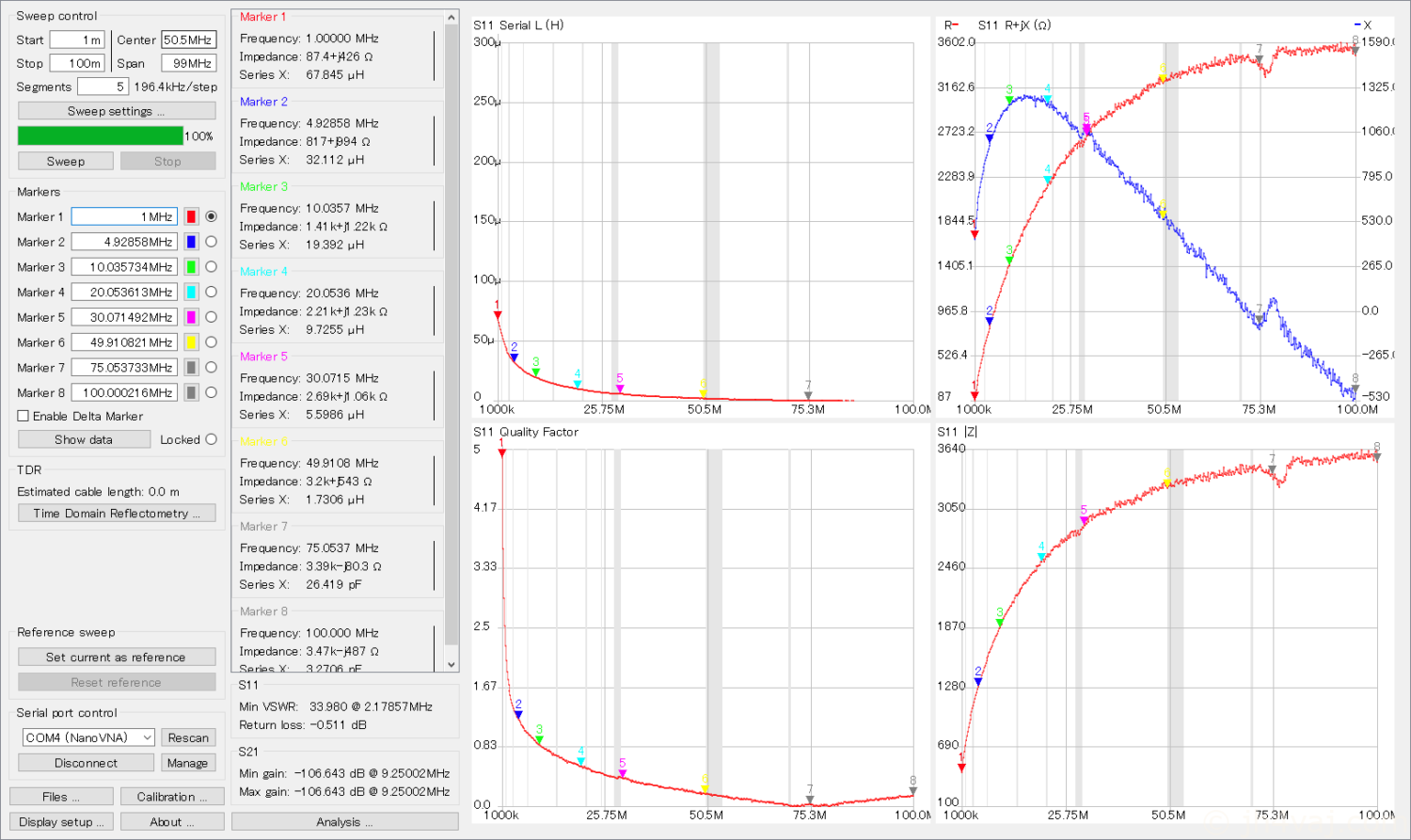

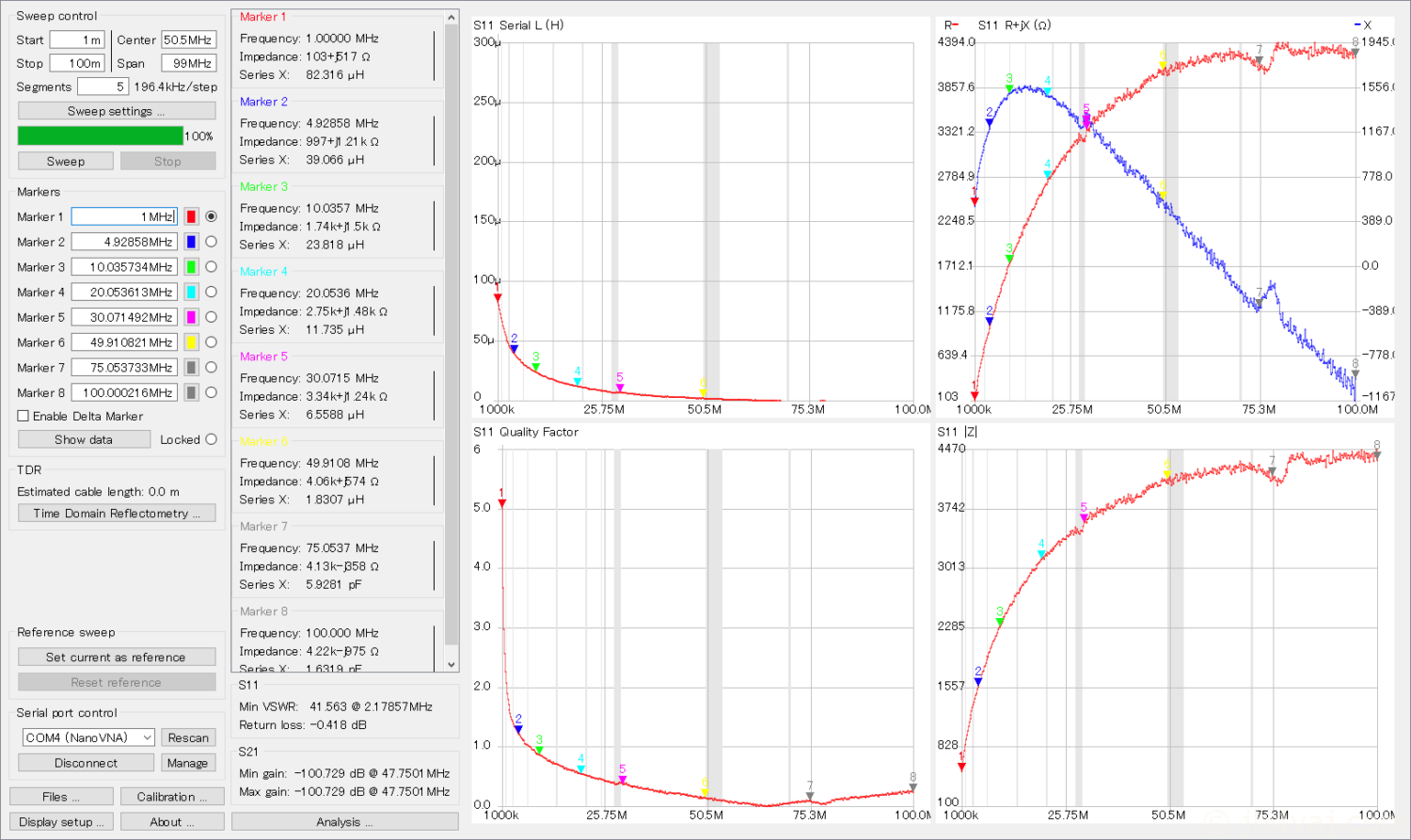

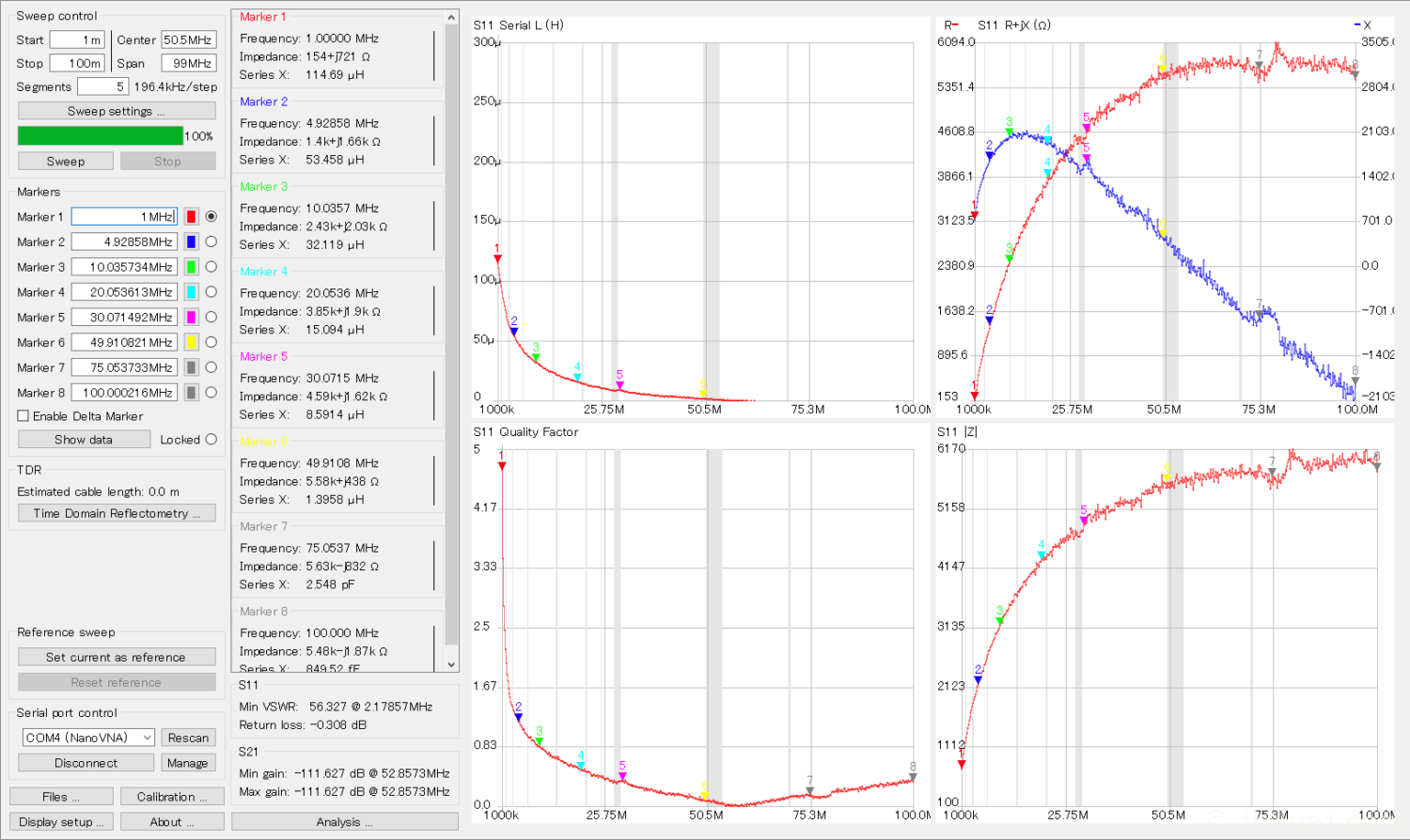

測定結果

80MHz付近に不連続な個所がある。原因はわからず。以下同様。

こちらに5回巻きで測定したものがある。ただし、キャリブレーションはアダプタのタイプ2を使わずにタイプ1だけで行ったもの。

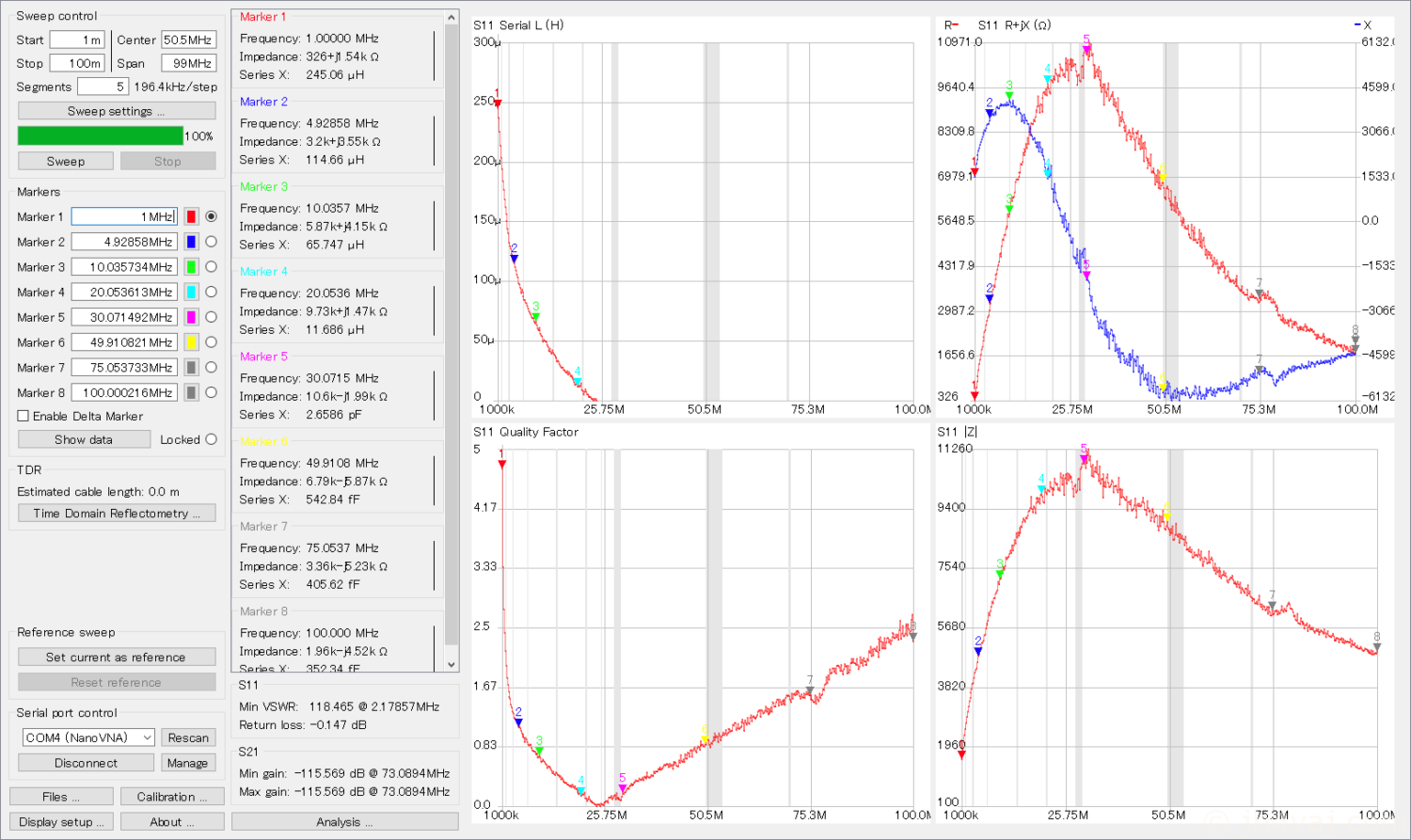

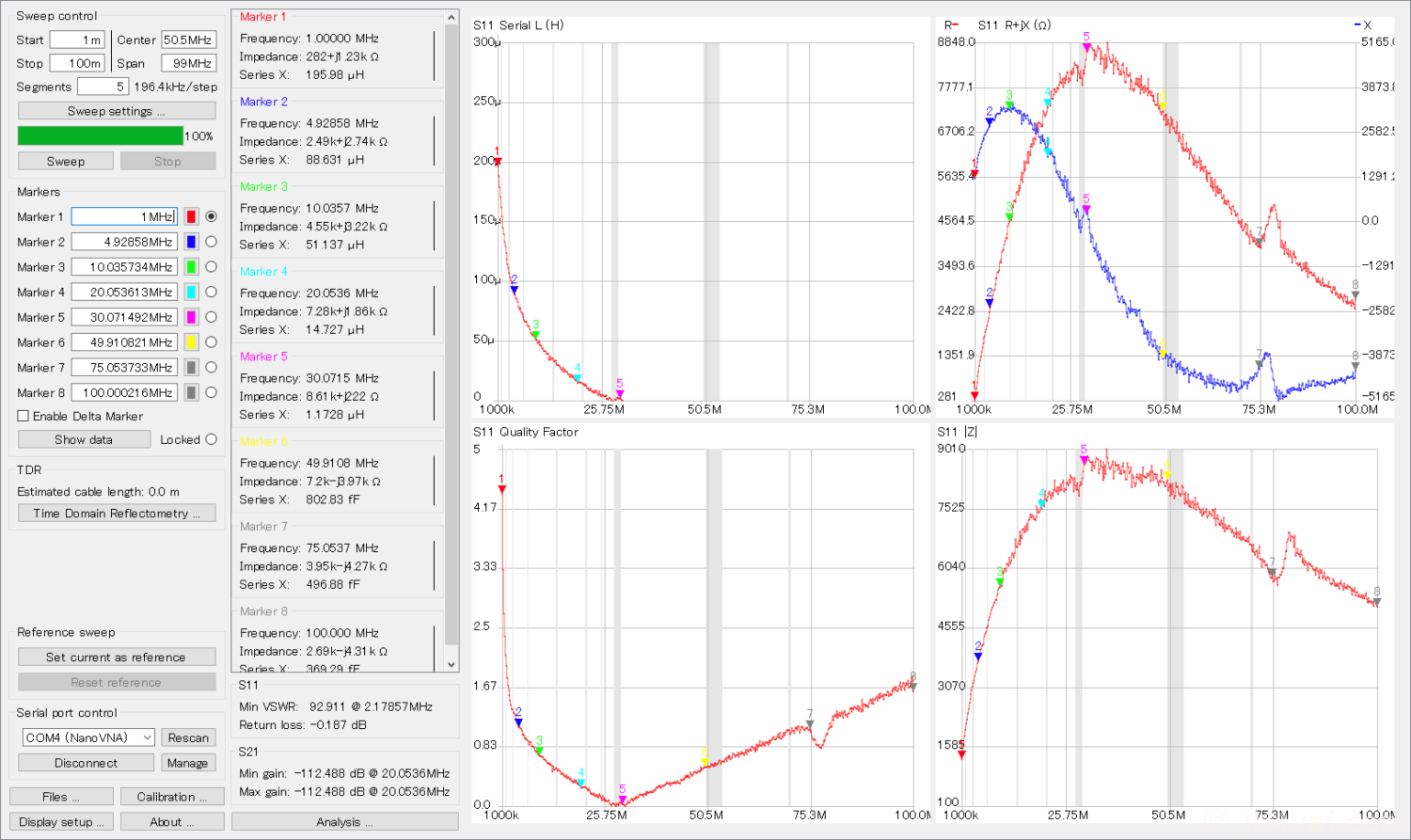

巻数	1 MHz	5 MHz	10 MHz	20 MHz	30 MHz	50 MHz	自己共振周波数
5回	未測定	8.08	5.13	2.69	1.66	0.75	100MHz
10	67.85μH	31.11	19.39	9.73	5.60	1.73	70
11	82.32	39.07	23.82	11.74	6.56	1.83	65
12	97.88	46.45	28.26	13.98	7.88	1.51	60
13	114.69	53.46	32.12	15.09	8.59	1.40	55
14	133.00	61.79	36.74	15.94	7.55	—	45
15	152.03	69.93	41.89	17.85	8.07	—	40
16	172.99	79.38	46.44	17.35	3.30	—	35
17	195.98	88.63	51.14	14.73	1.17	—	30
18	219.04	100.32	58.18	13.25	—	—	25
19	245.06	114.66	65.75	11.69	—	—	22
20	271.80	126.20	69.86	0.41	—	—	20
21	290.09	137.66	79.08	—	—	—	18

5回巻きは、上に書いた通り参考データ。

自己共振周波数はグラフから読み取ったもの（そのため、誤差が大きい）。

コモンモードチョークを測定した際にも感じたが、フェライトコアは少ない巻数でインダクタンス（インピーダンス）が大きく取れるが、巻数を増やしていくと割と低い周波数で自己共振を起こす。巻数を稼がないのが使う際のポイントなのかな。

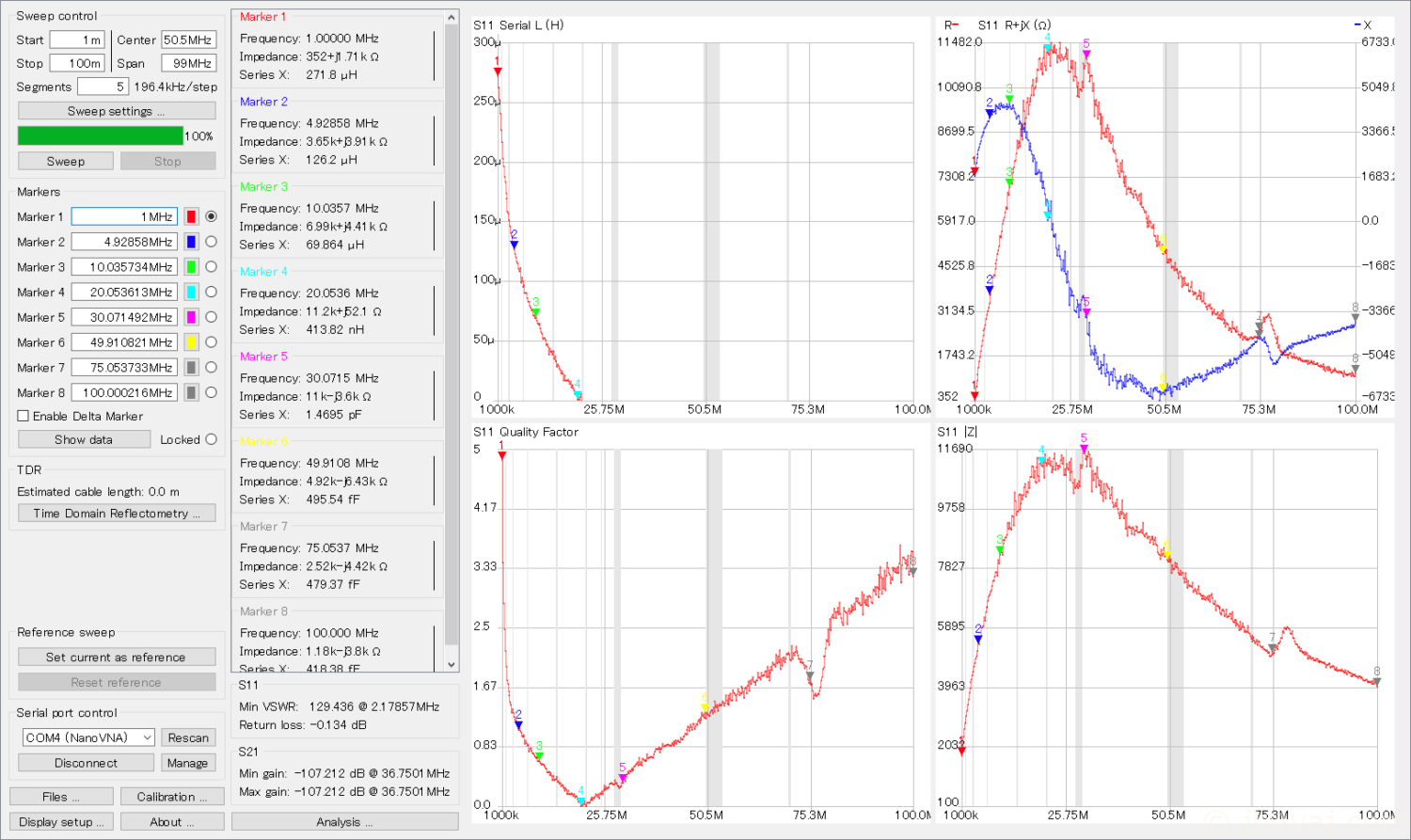

自己共振周波数を超えるとそこから先はインダクタンスとしては機能しない。浮遊容量（容量性リアクタンス）の方が勝る。とは言え、浮遊容量は小さいので、インピーダンスとしてみれば大きい。例えば、20回巻きだとこう。

RFチョークとして見る場合は、自己共振周波数を超えたとしても充分なインピーダンスが得られる周波数までは効果があると考えていいのかな？
